ElvaX Jewelry Lab – minilaboratoř pro vysoce přesnou analýzu drahých kovů a šperků. Měření trvá jen několik sekund. Výsledek se zobrazuje v procentech i v karátech. ElvaX Jewelry Lab dokáže odhalit i povrchové vrstvy a nestandardní slitiny. Přístroj lze ovládat buď přes vestavěný počítač s dotykovým displejem s vysokým rozlišením, nebo z PC s nainstalovaným softwarem ElvaX.
Hlavním požadavkem zákazníka bylo navrhnout kryt stolního spektrálního analyzátoru, který by se dal používat v laboratořích i v klenotnictvích. Kryt měl odstínit škodlivé záření, být bezpečný při provozu a co nejpohodlnější na používání.

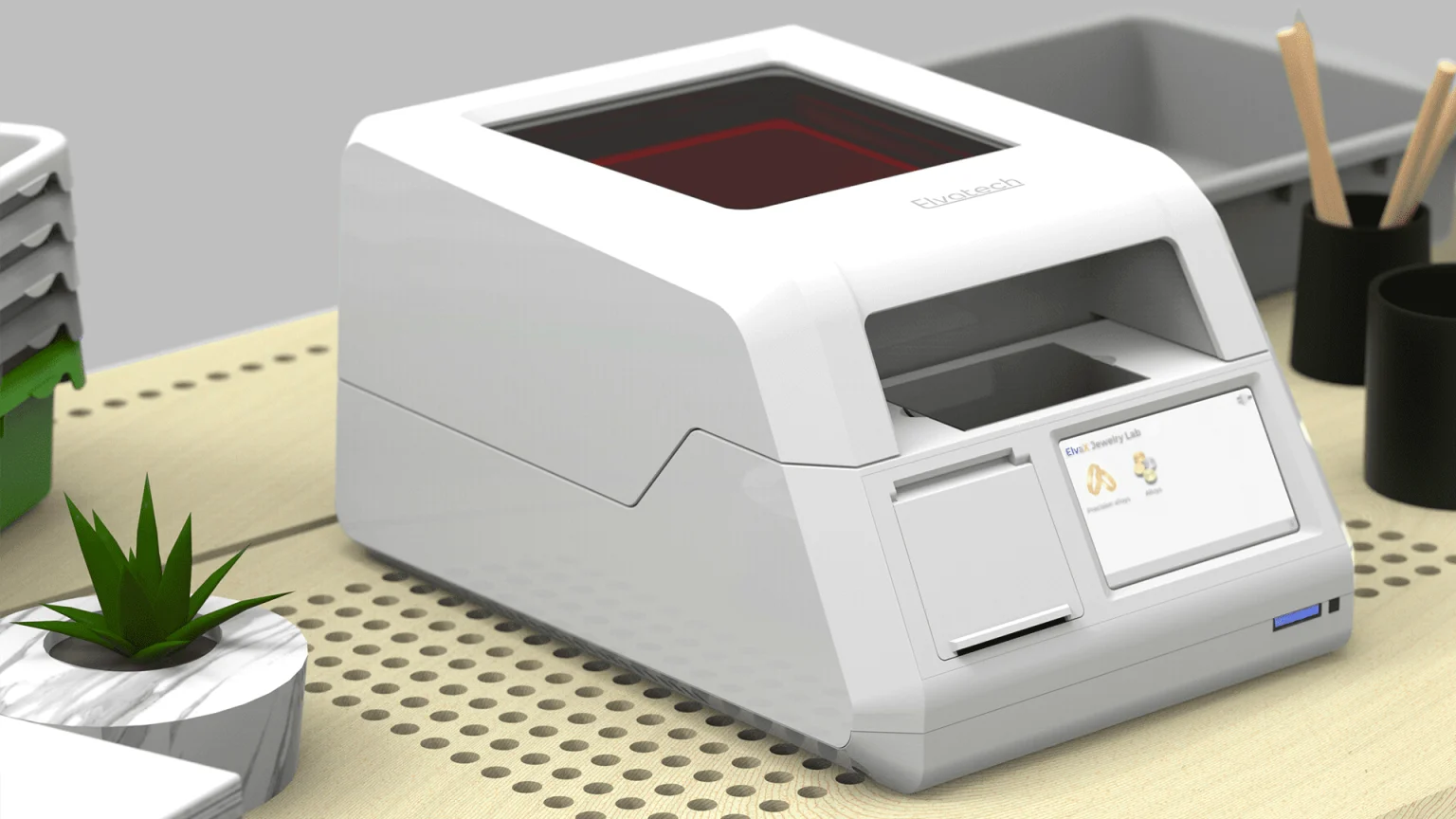

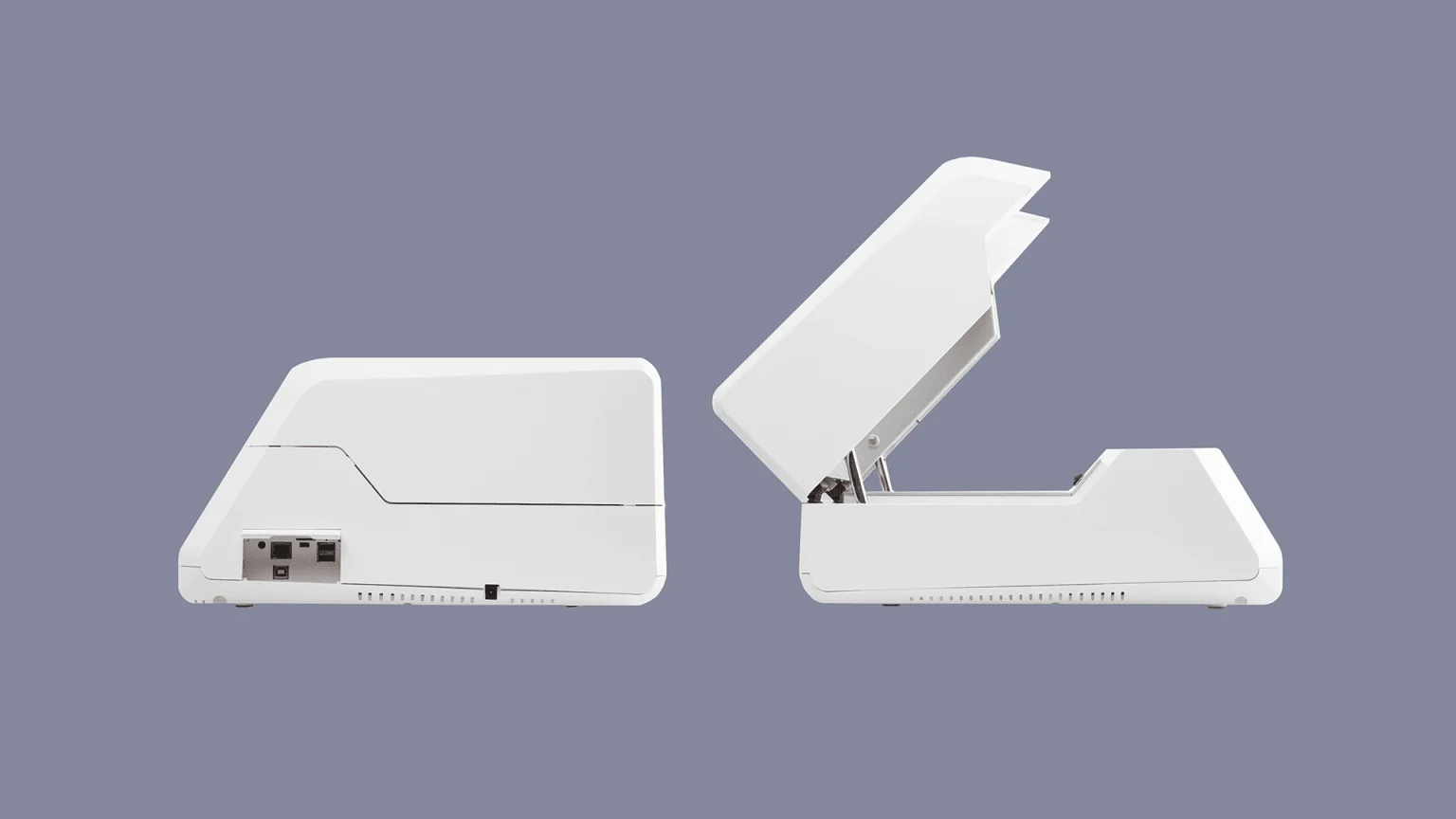

Chtěli jsme kryt v minimalistickém stylu, který by nejlépe odpovídal způsobu použití této minilaboratoře pro analýzu kovů a slitin. Zároveň bylo nutné zachovat jednoduchost celého modelu, aby se výroba krytu nezdražila kvůli rozměrům ani složitosti konstrukce. Velkou pozornost jsme věnovali ergonomii přístroje.
Hlavní obtíže, se kterými se tým při vývoji potýkal:
1. Navrhnout velké díly s rovnými plochami tak, aby se při vstřikování neobjevily vady. Pro konstruktéry to není složitý úkol, vyžaduje ale určitou odbornost a mimořádnou pečlivost. Technologie rychlého prototypování chyby tohoto typu neodhalí, a proto se všechny díly krytu několikrát kontrolují, aby se vyloučila všechna rizika ještě před prvním výrobním vzorkem.
2. Spojení hotových kovových mechanických sestav s plastovými díly krytu. Skladbu dílů tvořily normalizované kovové spojovací prvky, plechy, úhelníky, zdvihací mechanismy a průhledné i neprůhledné plastové díly krytu. Návrh kompletní sestavy v CADu znamenal sladit všechny tyto sestavy a elektroniku s díly krytu s ohledem na mechanické vlastnosti každého z nich.
3. Umístění analyzátoru a jeho odstínění proti záření.

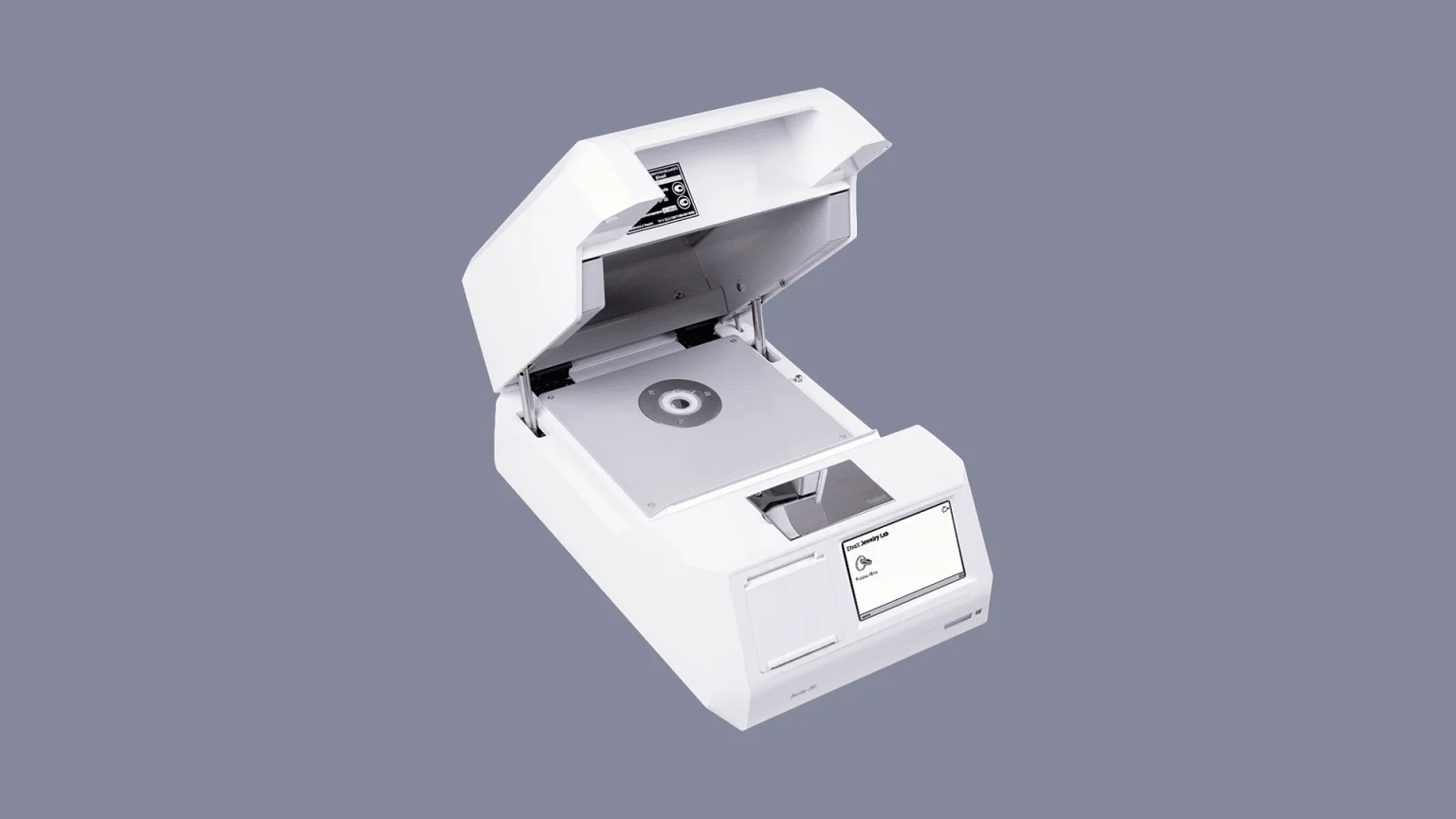

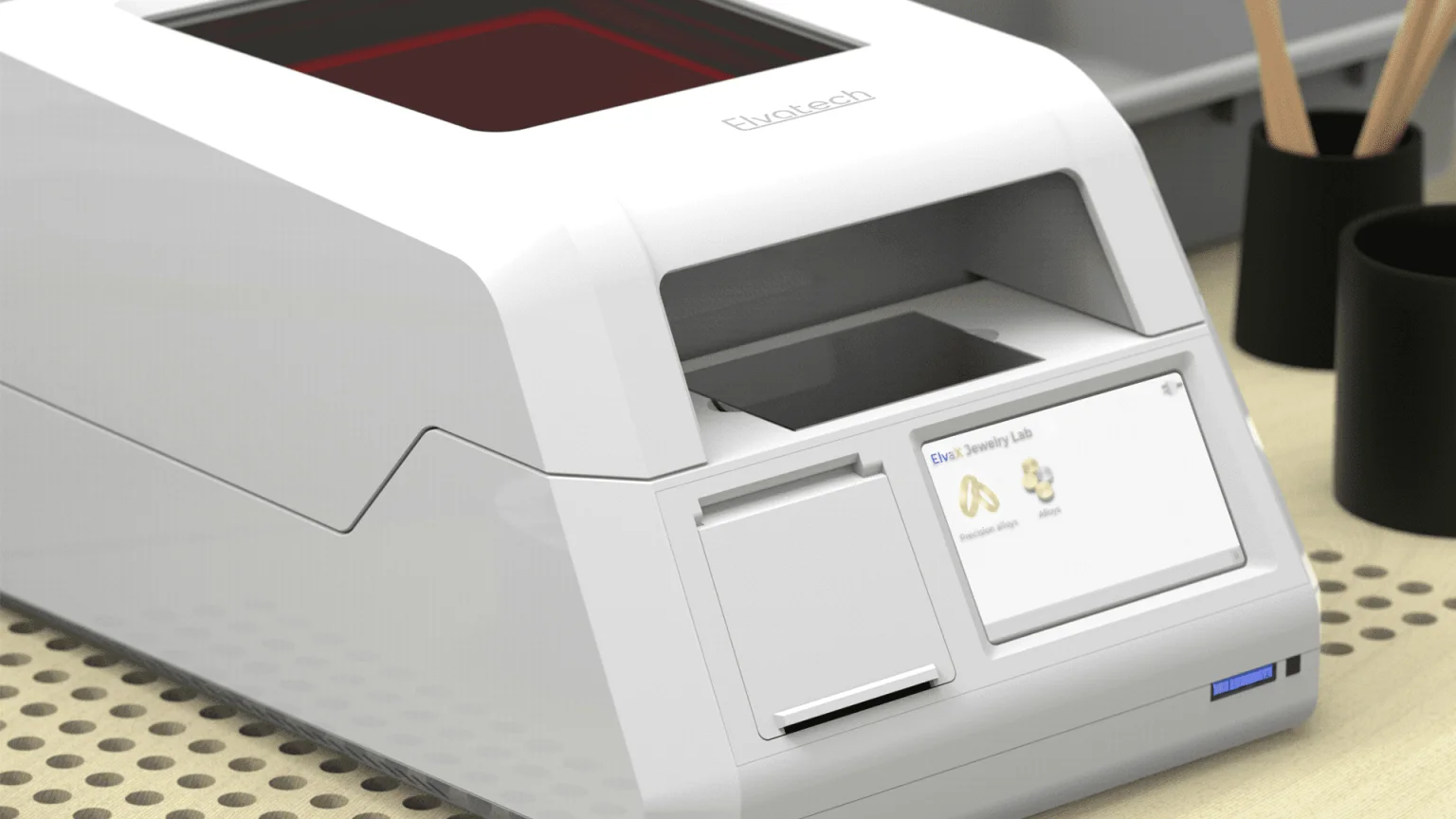

To bylo pro bezpečný provoz přístroje zásadní. Kolem komory, kde probíhá spektrální analýza, bylo nutné vytvořit speciální stínicí clonu. Protože u každého projektu nabízíme i výrobu prototypů, mohli jsme rychle ověřit geometrii této komory se stíněním dílů krytu i vnitřní prostor pro hotové mechanické sestavy, dotykový displej a minitiskárnu pro tisk analytických certifikátů, která je také součástí výbavy přístroje.
4. Barevné provedení přístroje a kalibrace bílé barvy v sériové výrobě.
Pro základní model jsme zvolili bílé lesklé provedení krytu. Později jsme při výrobě jednotlivých sérií v různých obdobích narazili na nesoulad odstínu bílého plastu, kvůli kterému bylo nutné vyřadit část výlisků. Správného odstínu se podařilo dosáhnout po několika zkušebních výliscích. Později bylo z marketingových a výrobních důvodů rozhodnuto vyvinout několik dalších barevných variant pro prodej v jiných regionech.
Realizace projektu zabrala týmu 1,5 roku.
Náš podíl na projektu:
Úspěchy projektu:
• Výrobek v sériové výrobě
