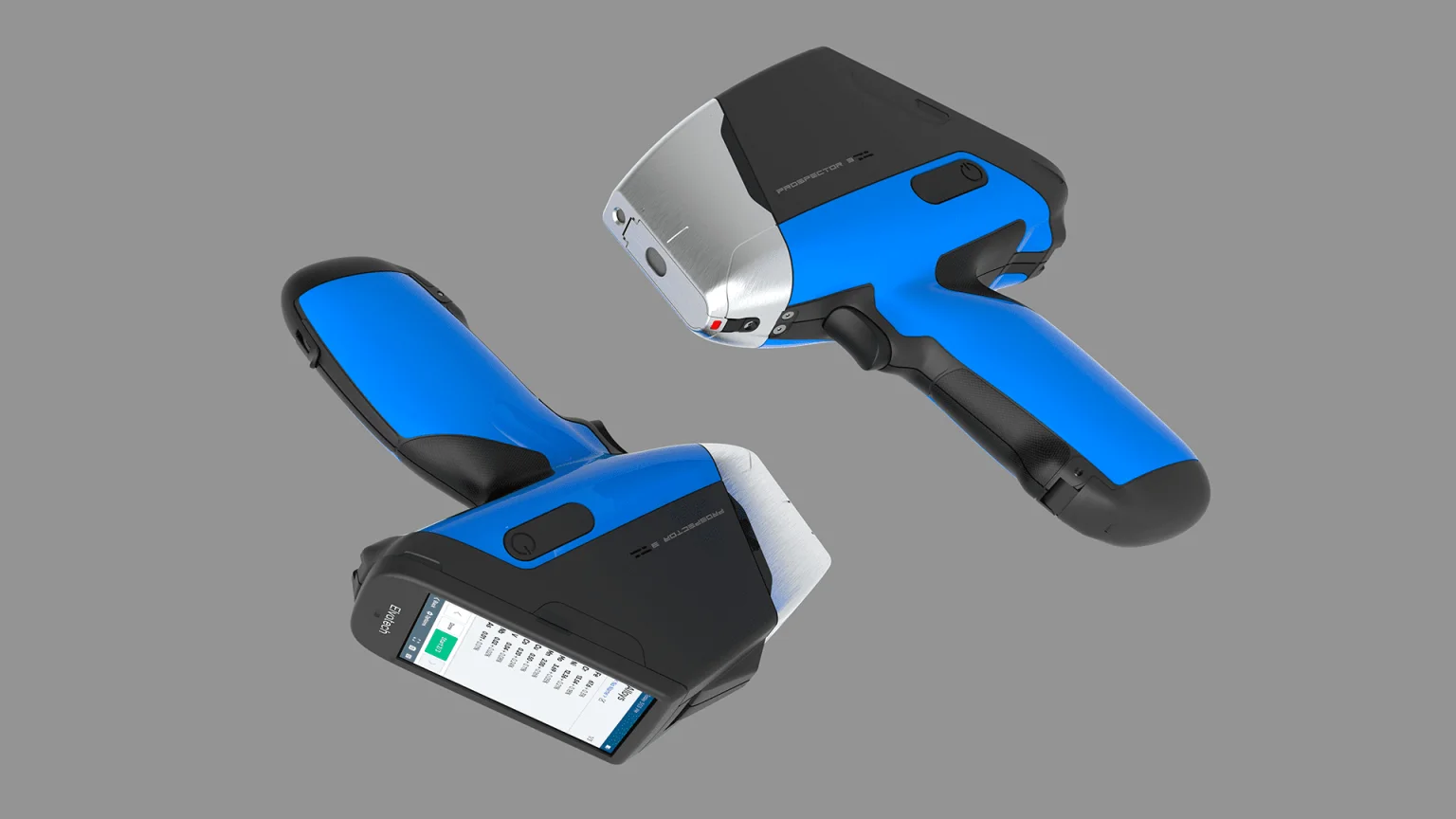

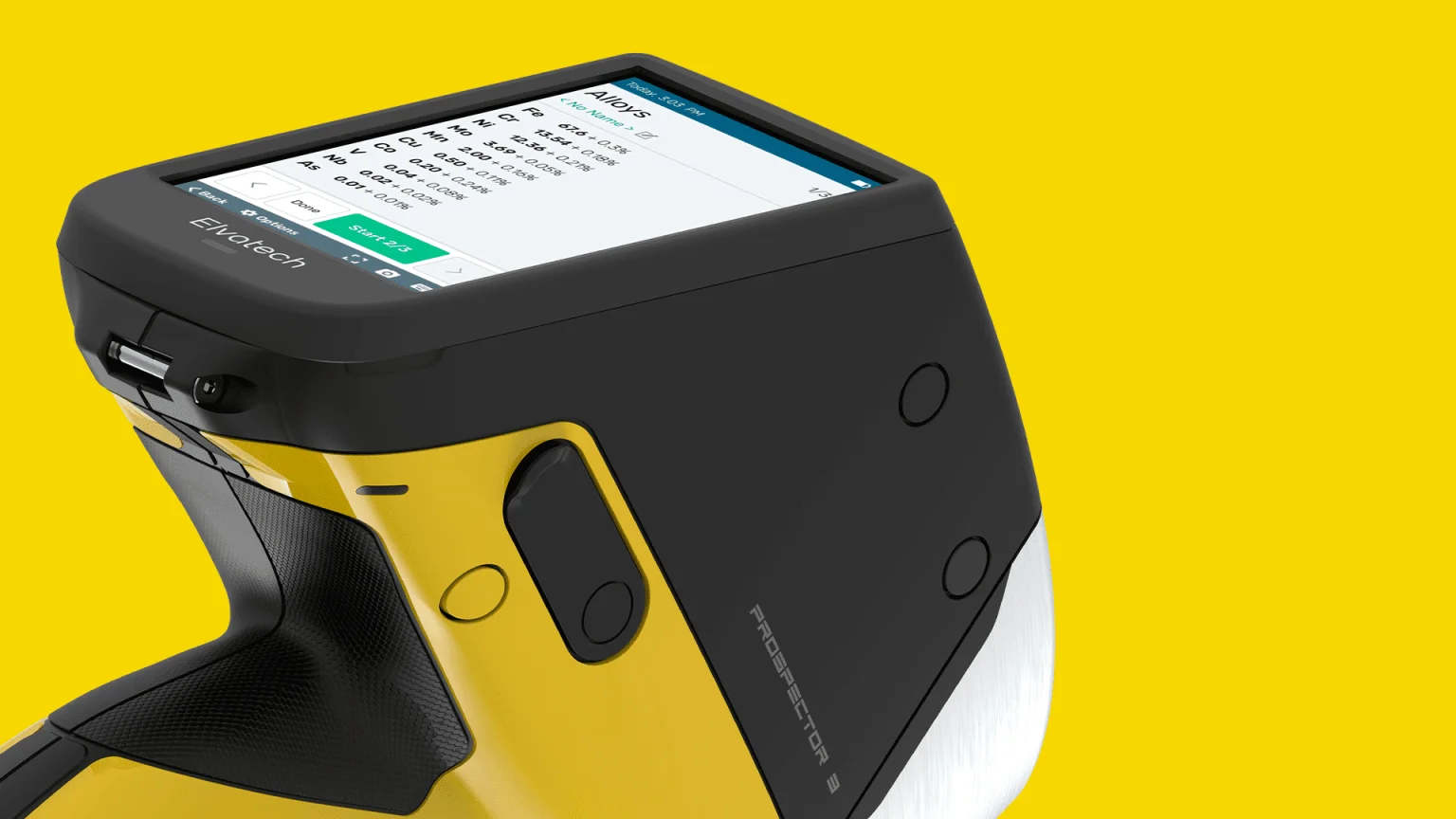

ProSpector – přenosný analyzátor kovů a dalších materiálů nové generace. Výrobek přináší novou úroveň přesnosti analýzy a detekčních limitů, vysokou rychlost a široké spektrum použití. ProSpector 3 je nejrychlejší, nejmenší a nejlehčí ruční rentgenfluorescenční analyzátor na trhu. Jedinečné algoritmy zpracování dat spolu s intuitivním softwarem umožňují snadno provádět vysoce přesnou prvkovou analýzu různých materiálů: kovů, slitin, rud, plastů, automobilových katalyzátorů a dalších.
V tomto projektu jsme věnovali velkou pozornost právě fázi průmyslového designu.
Klient stanovil základní požadavky: moderní design, malé rozměry, spolehlivá konstrukce. Design měl ve všech ohledech předstihnout tehdejší přístroje konkurence na západním trhu. Samostatnou fází vývoje byl průzkum podobných výrobků a analýza jejich designu. Zvláštní pozornost jsme věnovali také bezpečnosti práce s přístrojem, protože souvisí s rentgenovým (ionizujícím) zářením.
Od začátku bylo jasné, že výrobek bude mít poměrně složitou konstrukci a vysokou prodejní cenu, a proto jsme hledání základního designového konceptu dali nejvyšší prioritu. Hlavním cílem z hlediska designu bylo trefit se do trendu v tvarování a celkovém stylu přístroje a zároveň zachovat všechny hlavní funkce.
Při vývoji průmyslového designu jsme narazili na tyto obtíže:
1. Malá šířka přístroje. Ukázala se jako příliš malá: konstruktéři jen obtížně umisťovali celou náročnou sestavu zářičů a elektroniky a zároveň museli zajistit vysokou ochranu proti vlhkosti. Elektroniku bylo nutné mnohokrát přepracovat, až se nakonec všechny prvky vešly do stanovených rozměrů krytu.
2. Zvýšené požadavky na ochranné vlastnosti dílů krytu, protože se přístroj nepoužívá v interiéru, ale venku. Rozměry přístroje nebylo možné zvětšit a část jeho funkcí závisí na optice (takové přístroje by neměly být vystaveny otřesům ani nárazům). Proto jsme kryt vybavili bezpečnostním poutkem, které se při práci navlékne na ruku a zabrání pádu přístroje. Součástí balení je také kufr s měkkou výplní pro bezpečnou přepravu a skladování.

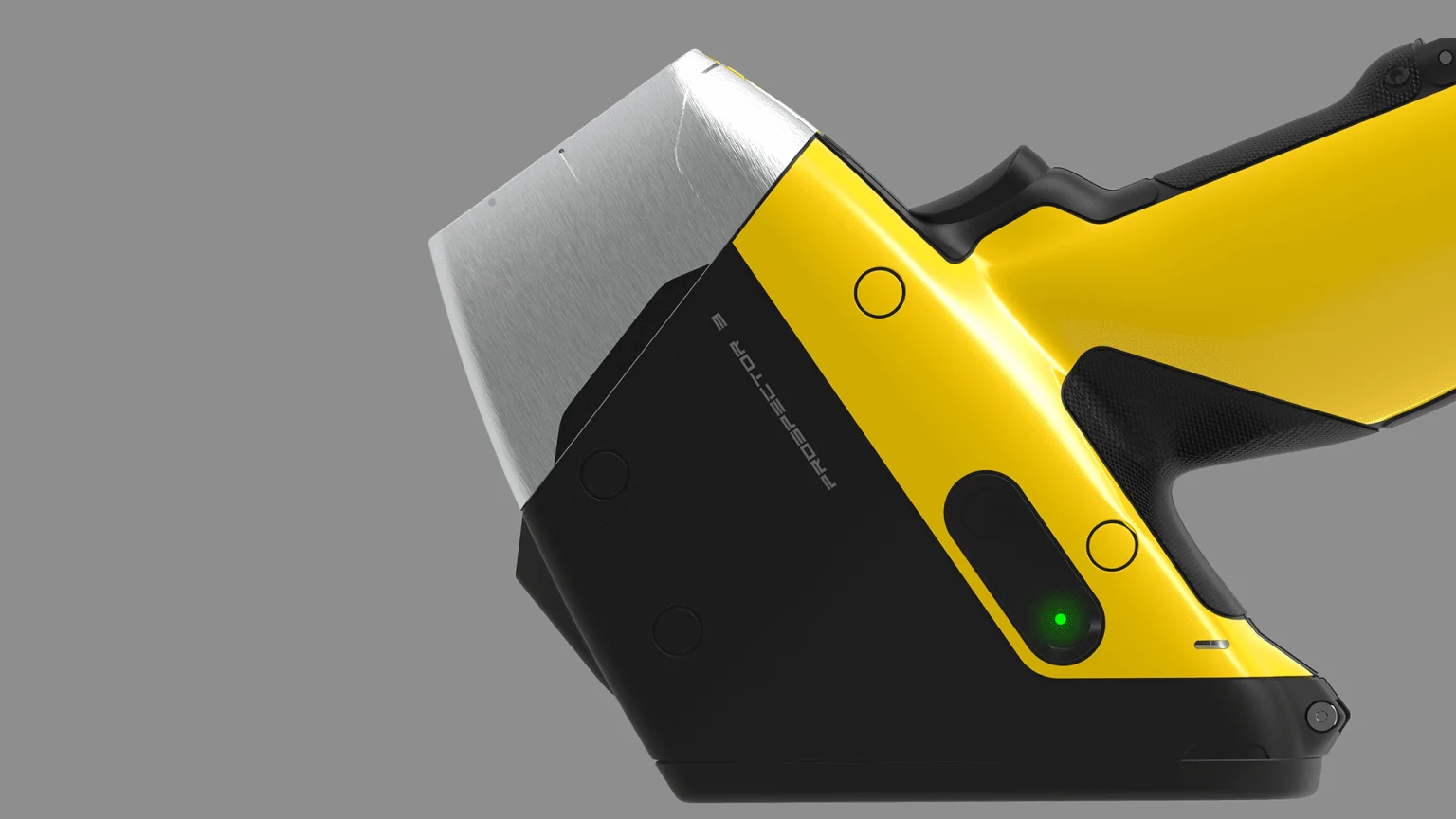

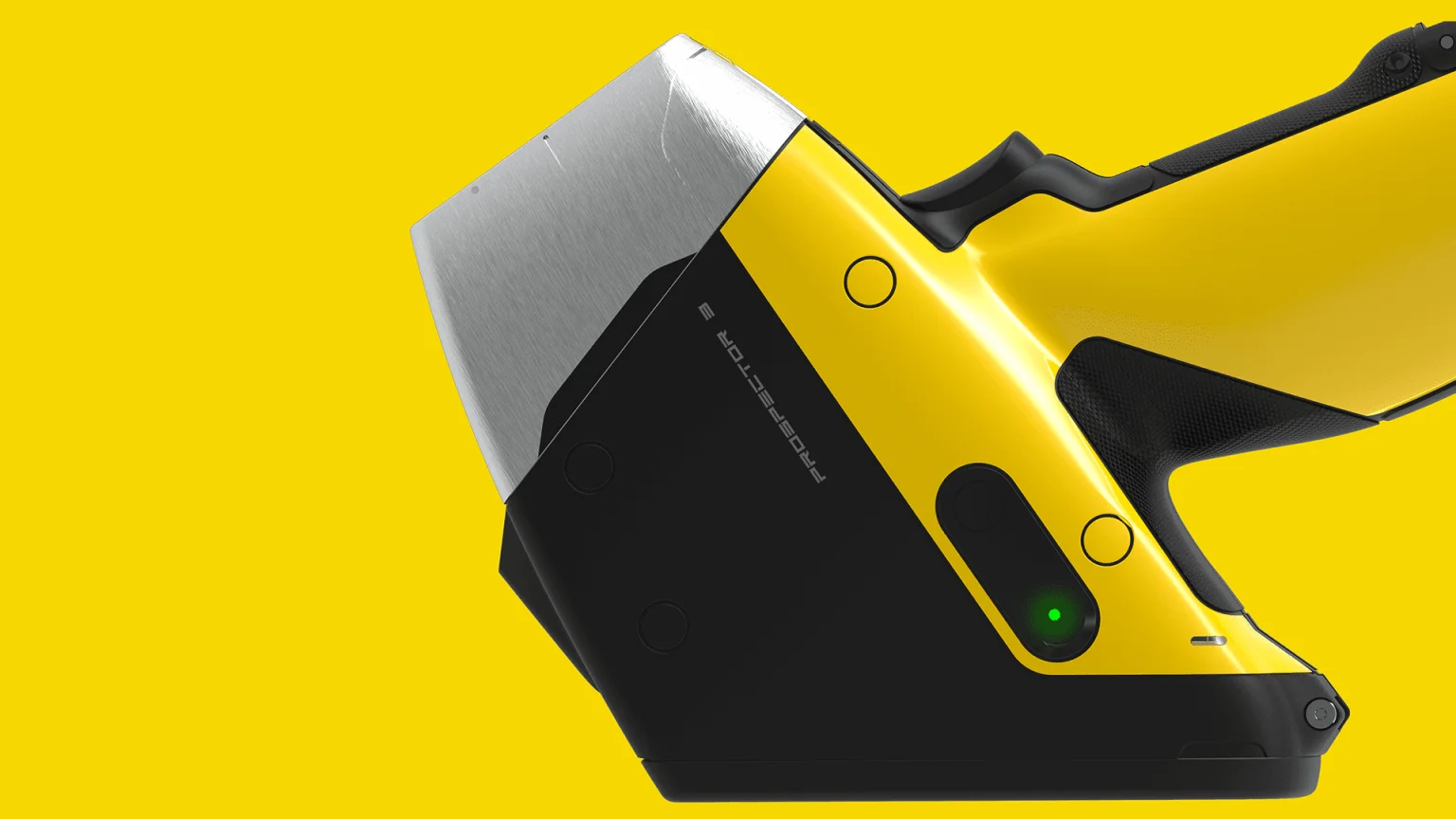

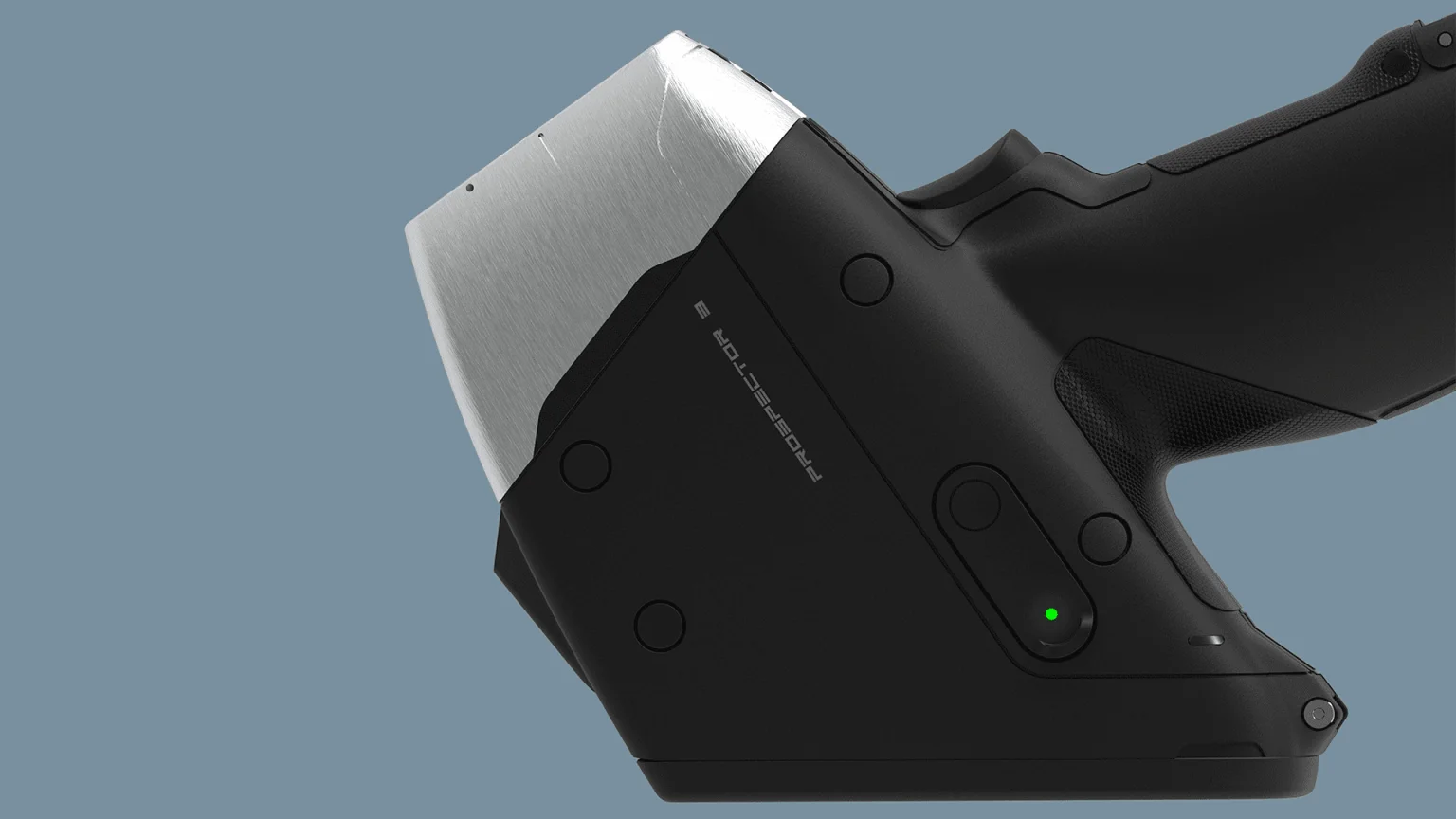

3. Kruhová signalizace na přední části přístroje. Původní konstrukce signalizačního uzlu na přední části umožňovala upozornit na rentgenové záření ze všech úhlů pohledu. Takový design byl nejfunkčnější a u konkurence se dosud neobjevil. Vývojovému týmu se ale nepodařilo zajistit utěsnění tohoto uzlu proti vlhkosti a zároveň zachovat technologičnost výroby. Toto designové řešení jsme proto museli nahradit konzervativnějším a ponechat 2 velké kontrolky po stranách přístroje. Design se změnil, celkový dojem z přístroje ale neutrpěl.
4. Konstrukce krytu bateriového prostoru. Zámek krytu baterie prošel několika iteracemi, než jsme našli kompromis mezi snadným otevíráním jednou rukou, spolehlivostí a vzhledem.
5. Třikomponentní vstřikování hlavních dílů. Design rukojeti přístroje bylo nutné přepracovat tak, aby odpovídal technologii vstřikování.

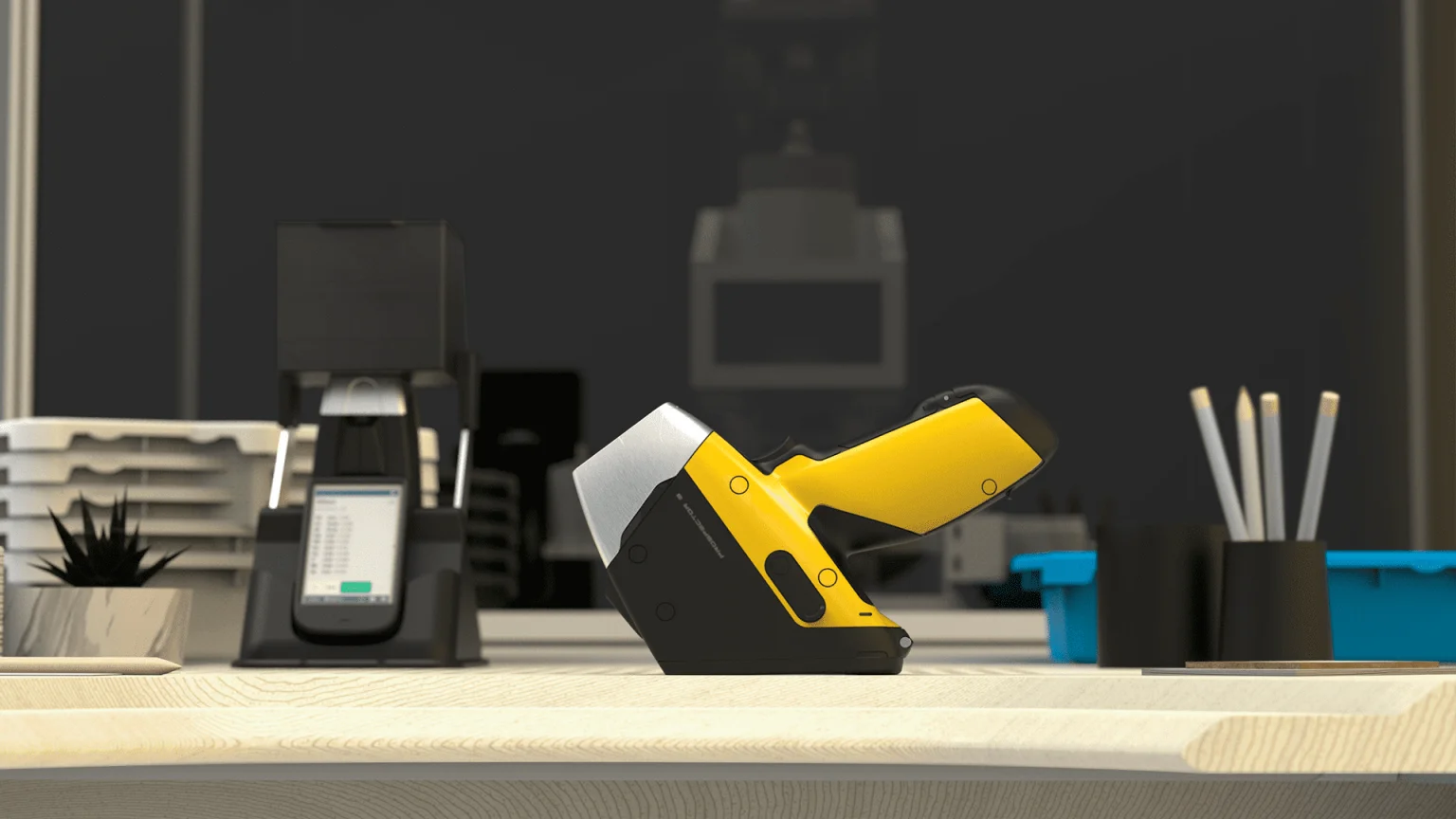

Zvolený designový koncept nakonec plně odpovídal původnímu zadání a měl perspektivní konstrukci, díky které mohl být přístroj co nejkompaktnější a nejmobilnější. Přitom umožňuje „výměnu za chodu“ (bez vypnutí) baterií a s pomocí doplňkového stojanu se z něj stane stacionární laboratoř pro analýzu chemických prvků.
Realizace projektu trvala celkem 3,5 roku.
Náš podíl na projektu:
Úspěchy projektu:
• Výrobek v sériové výrobě
